Запорные клапаны
Клапан загушно-трубчатый в основном используется для перекрытия технологических процессов.Рассматривается как клапан регулирования расхода, часто применяемый в высокотемпературных приложениях.
Описание
маркер

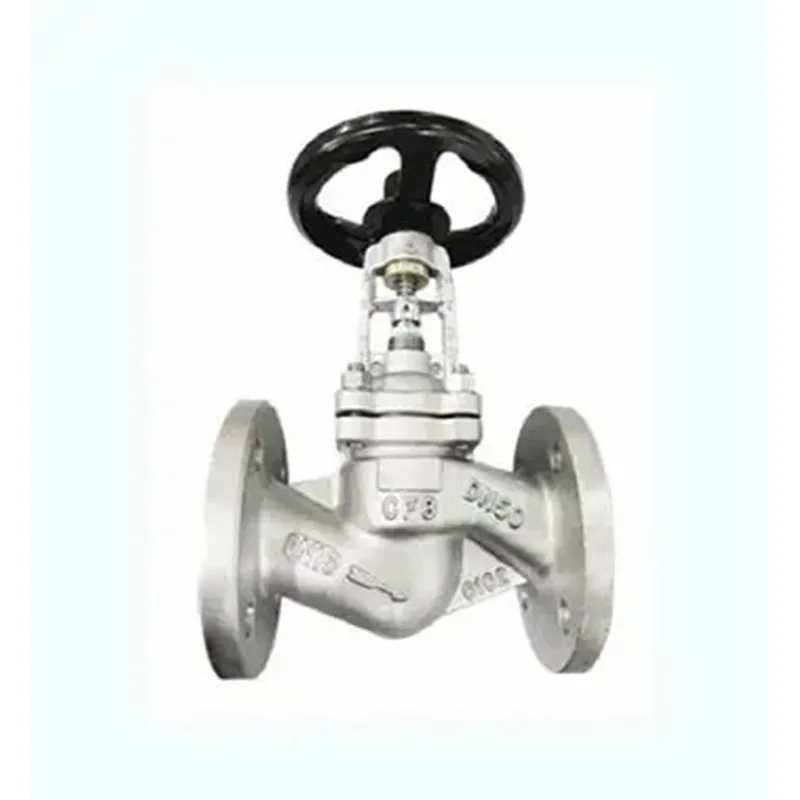

КЛАПАН ЗАГЛУШНО-ТРУБЧАТЫЙ (СТОПКОВЫЙ)
Клапан загушно-трубчатый в основном используется для перекрытия технологических процессов.
Рассматривается как клапан регулирования расхода, часто применяемый в высокотемпературных приложениях.
Клапан загушно-трубчатый с баллонным уплотнением оснащен штоком с баллонным уплотнением.
Внутри него расположен баллон (волнистая трубка), нижний конец нержавеющестальной волнистой трубки сваривается со штоком клапана, предотвращая коррозию штока жидкостью.
Обеспечивает нулевую утечку и способен работать с коррозионными жидкостями.
Диапазон продукции
DN 50 - 600, 2” - 24”
PN 16-40, ANSI150-1500
-29 °C до +425 °C
Характеристики
В рабочих условиях, требующих низкой утечки выбросов, клапан загушно-трубчатый с баллонным уплотнением обеспечивает абсолютную герметичность нулевой утечки. По сравнению с традиционными клапанами загушно-трубчатыми, он имеет улучшенные уплотнительные свойства. Многослойная волнистая трубка сваривается со штоком и дном крышки клапана, образуя барьер между уплотнением и внешней средой.
Используется конструкция из нержавеющестальной свариваемой волнистой трубки, которая создает металлическое уплотнение между средой и внешней средой, гарантируя отсутствие утечек в районе штока и гайки уплотнения, тем самым повышая эффективность работы трубопровода.
Для приложений с паром и горячим маслом обычно используют корпуса из чугуна или стали для литья; для токсичных приложений — корпуса из нержавеющей стали.
