Многоступенчатый насос с магнитным приводом без уплотнения вала SLM-HVO
Насос модели SLM-HVO компании «Клаус Юнион (Klaus Union)» представляет собой многосекционный насос без торцевого уплотнения, оснащённый постоянной магнитной муфтой. Данная модель предназначена для эксплуатации в условиях, где предъявляются повышенные требования к напорным характеристикам.
Описание
маркер
SLM-HVO герметичный многосекционный насос с магнитной муфтой (без уплотнения)
Насос модели SLM-HVO компании «Клаус Юнион (Klaus Union)» представляет собой многосекционный насос без торцевого уплотнения, оснащённый постоянной магнитной муфтой. Данная модель предназначена для эксплуатации в условиях, где предъявляются повышенные требования к напорным характеристикам.

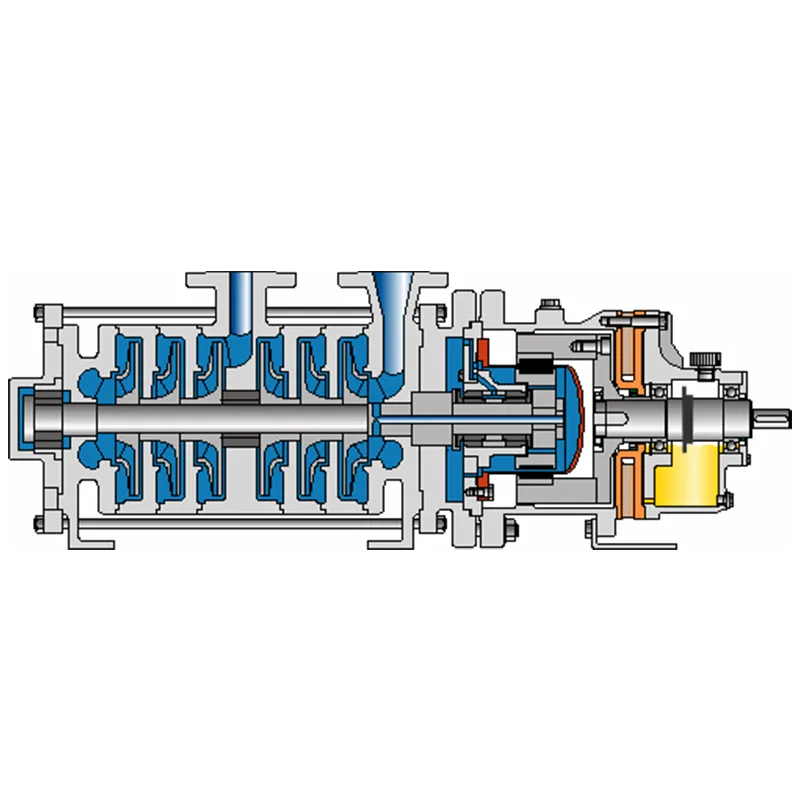

Насос имеет конструкцию с последовательным расположением нескольких центробежных ступеней по схеме «спина к спине», что позволяет минимизировать осевую нагрузку на подшипники и обеспечить стабильную и надёжную работу агрегата.
Эксплуатационные параметры
Производительность: до 2500 гал/мин (GPM)
Полный напор: до 4200 футов
Диапазон рабочих температур: от –40 °F (–40 ℃) до +356 °F (+180 ℃)
Допустимое рабочее давление: 1450 PSIG, что соответствует номинальному давлению PN100 (100 бар)
Перекачиваемые среды
Коррозионно-активные, взрывоопасные и токсичные жидкости
Кислоты и щёлочи
Углеводороды
Сжиженные газы
Котловая вода
Топливо
Трудноуплотняемые жидкости
Высокоочищенные (ультрачистые) жидкости
Области применения
Химическая и нефтехимическая промышленность
Нефтеперерабатывающие заводы
Предприятия по производству сжиженных газов
Электростанции
Конструктивное исполнение
Горизонтальный высоконапорный многоступенчатый насос
Привод с постоянными магнитами, полностью без механического уплотнения
Полная изоляция рабочей камеры от атмосферы за счёт установленного защитного кожуха
Синхронная передача момента через систему внутренних и наружных магнитов
Внутренние подшипники жидкостного трения, выполненные из карбида кремния
Подшипник наружного магнитного ротора: шариковый радиальный подшипник
Двухстороннее (спаренное) расположение рабочих колес, выполненное по схеме «спина к спине» для минимизации осевой нагрузки
Стандартные материалы
Всасывающий корпус: нержавеющая сталь 316
Напорный корпус: нержавеющая сталь 316
Корпуса межступенчатые: нержавеющая сталь 316
Рабочие колёса: нержавеющая сталь 316
Разделительный кожух: нержавеющая сталь 316 / Хастеллой C4
Несущий элемент внутреннего магнитного ротора: нержавеющая сталь 316 / Хастеллой C4
Внутренние подшипники: карбид кремния (класс α)
Корпус подшипников: литая сталь / высокопрочный чугун (шаровидный графит)
Магнитная система: магниты из самарий-кобальтового сплава (редкоземельные)
Специальные сплавы
Хастеллой B
Хастеллой C
Сплав 20
Титан
Дополнительные материалы по запросу
Дополнительные варианты исполнения
PMP 25 — монитор мощности (прибор контроля потребляемой мощности насоса)
(название модели сохраняется как оригинальное обозначение оборудования)
TPS — датчик температуры разделительного кожуха
(обозначение модели также сохраняется как маркировка производителя)
CDS — кожух двойной стенки (двойное барьерное разделение)
Патрубок для внешней промывки / внешней обмывочной линии
Материалы разделительного кожуха (по заказу):
титан/неметаллические композиционные материалы (углеродное волокно / политетрафторэтилен)
